Блочные тепловые пункты (БТП): принцип работы, подбор и применение

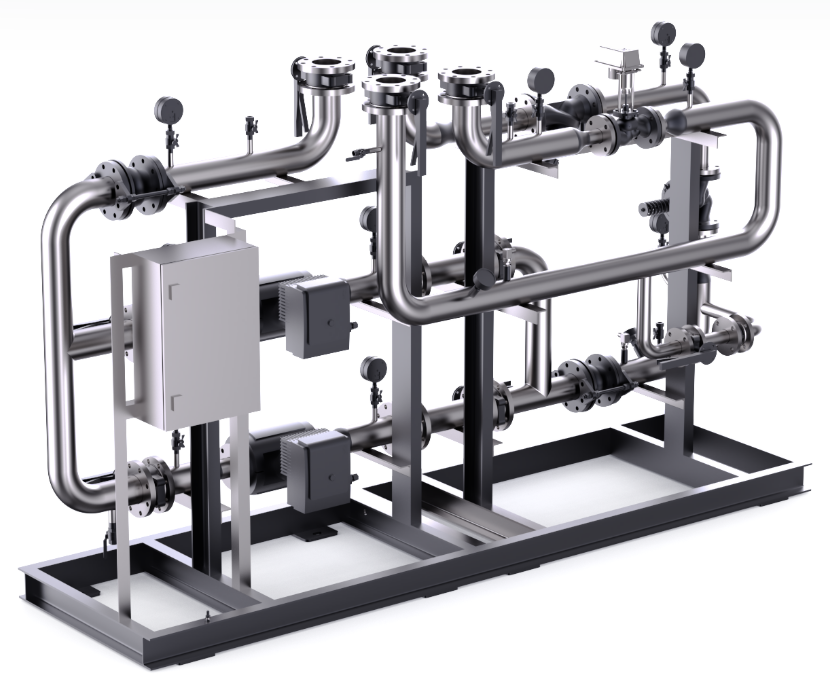

Рисунок 1. Блочный тепловой пункт: модуль открытой системы отопления Сигма Heat®

В современных условиях энергосбережения и повышения эффективности коммунального хозяйства блочные тепловые пункты стали неотъемлемой частью инженерных систем зданий. Эти компактные энергоэффективные установки кардинально изменили подход к организации теплоснабжения, позволив существенно сократить теплопотери и оптимизировать расход энергоресурсов. Переход от централизованных к блочным модульным решениям представляет собой качественный сдвиг в подходах к проектированию и эксплуатации тепловых узлов.

Настоящая статья ориентирована на специалистов технического надзора, главных инженеров проектов (ГИП), руководителей строительных проектов и эксплуатационных служб. Мы рассматриваем оборудование в контексте объектов коммерческой и многоквартирной застройки средней и большой мощности (от 0,5 МВт).

Функции и назначение БТП

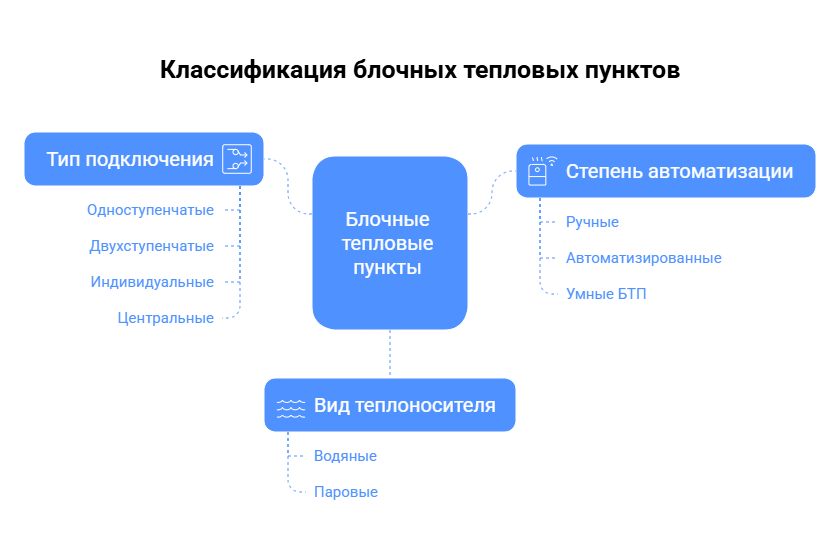

Рисунок 2. Классификация блочных тепловых пунктов

Блочный тепловой пункт (БТП) — это заводская установка полной готовности, предназначенная для преобразования параметров теплоносителя из теплосети под требования внутренних систем отопления, вентиляции и горячего водоснабжения конкретного здания. Модульная конструкция позволяет кратно сократить сроки монтажа и ввода в эксплуатацию. Проектирование и применение БТП регламентируется СП 124.13330.2011 и СП 41-101-95.

Основные функции БТП:

• Преобразование параметров теплоносителя — приведение температуры и давления к значениям, требуемым для внутренних систем здания. В отличие от ЦТП, БТП рассчитывается индивидуально под нагрузки конкретного объекта.
• Гидравлическая развязка контуров — разделение теплосети и внутренних систем здания. Защищает оборудование от скачков давления и загрязнений, продлевая срок службы инженерных систем.
• Регулирование нагрузки — погодозависимое управление параметрами теплоносителя. Обеспечивает экономию тепла по сравнению с нерегулируемыми элеваторными узлами.
• Учет теплопотребления — БТП выступает точкой коммерческого учета, позволяя рассчитываться за фактически потребленный ресурс.

Рисунок 3. Функции блочных тепловых пунктов

Отличие БТП от ИТП

При выборе технического решения проектировщику необходимо четко понимать разницу между блочным (БТП) и индивидуальным (ИТП) тепловым пунктом. Оба выполняют схожие функции, однако принципиально различаются по способу реализации и экономике строительства.

ИТП — это набор оборудования, монтируемый непосредственно в помещении теплового узла здания «с нуля» силами подрядной организации. Все компоненты (насосы, теплообменники, арматура) поставляются россыпью и собираются на месте по проекту.

БТП — это изделие полной заводской готовности. Все элементы смонтированы на едином каркасе, прошли гидравлические испытания и проверку автоматики на производстве. На объект поступает готовый модуль.

Ключевые различия БТП и ИТП для заказчика и генподрядчика

Для объектов с повторяющимися секциями (жилые комплексы, школы, детские сады по типовым проектам) применение БТП является экономически более выгодным решением за счет кратного сокращения сроков строительно-монтажных работ и переноса контроля качества на заводской этап. ИТП целесообразен при реконструкции существующих тепловых узлов в условиях плотной городской застройки, куда невозможна доставка и установка готового модуля краном.

Принцип работы БТП

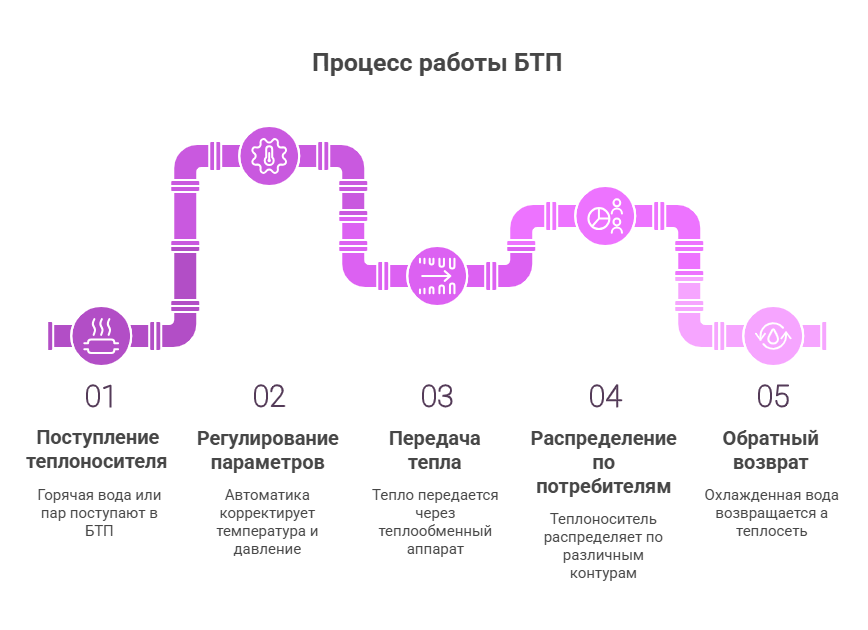

Рисунок 4. Процесс работы блочного теплового пункта

В основе функционирования БТП лежит передача тепловой энергии от первичного контура (теплосеть) ко вторичному (системы здания) через пластинчатые теплообменники. Такая схема обеспечивает гидравлическую независимость контуров и позволяет раздельно регулировать параметры в каждой системе теплопотребления.

Схема присоединения систем отопления и вентиляции

Наиболее распространена независимая схема присоединения через пластинчатые теплообменники. Греющий теплоноситель, поступающий из тепловой сети, циркулирует только по первичному контуру, отдавая тепло через пластины теплообменных аппаратов нагреваемым средам вторичных контуров здания. Смешивания греющей и нагреваемых сред не происходит. Такая схема защищает внутренние системы здания от загрязнений и перепадов давлений в тепловой сети.

Схема присоединения системы ГВС

Для горячего водоснабжения применяется двухступенчатая схема, позволяющая максимально использовать тепловую энергию:

• Первая ступень — предварительный подогрев холодной воды за счет обратного теплоносителя, уже прошедшего через систему отопления/вентиляции.
• Вторая ступень — догрев воды до нормативной температуры (60–65°C) за счет первичного теплоносителя из тепловой сети.

Такая схема снижает расход тепла и повышает общую энергоэффективность установки.

Регулирование параметров

Поддержание заданных температур и давлений во вторичных контурах осуществляется автоматически с помощью регулирующих клапанов с электроприводами и насосных групп с частотным управлением. Контроллер БТП получает данные с датчиков температуры наружного воздуха и теплоносителя и корректирует режим работы в реальном времени.

Устройство и конструктивные особенности

Конструктивно современные блочные тепловые пункты представляют собой компактные модульные установки, смонтированные на едином основании или в специальном контейнере. Все оборудование собирается и тестируется на заводе-изготовителе, что дает заказчику два ключевых преимущества: гарантированное качество сборки (исключен человеческий фактор монтажной бригады на площадке) и минимальные сроки ввода в эксплуатацию (модуль готов к работе сразу после подключения внешних сетей). В зависимости от мощности и назначения БТП могут поставляться как в виде отдельных блоков, так и в составе полностью укомплектованных модульных систем.

Разберем особенности устройства агрегатов. Основой конструкции является несущая рама из прочного металлического профиля, на которой смонтированы все основные элементы системы: теплообменное оборудование, насосные агрегаты, запорно-регулирующая арматура, приборы учета и системы автоматизации. Такая компоновка снижает затраты на монтаж: подрядчику не требуется собирать разрозненные компоненты, выверять соосность и выполнять сварочные работы. Для защиты оборудования от внешних воздействий рама может заключаться в теплоизолированный кожух или устанавливаться в специальный контейнер, что позволяет размещать БТП как внутри здания, так и на открытой площадке.

Удобство обслуживания

Особое внимание при проектировании уделяется компактности размещения и удобству доступа. Все элементы располагаются с учетом нормативных проходных расстояний и зон ремонта. Трубопроводы проектируются так, чтобы минимизировать гидравлические потери и обеспечить возможность демонтажа отдельных узлов без разбора всей системы. Это напрямую снижает эксплуатационные затраты: сервисной службе требуется меньше времени на плановое ТО и внеплановый ремонт.

Основные компоненты

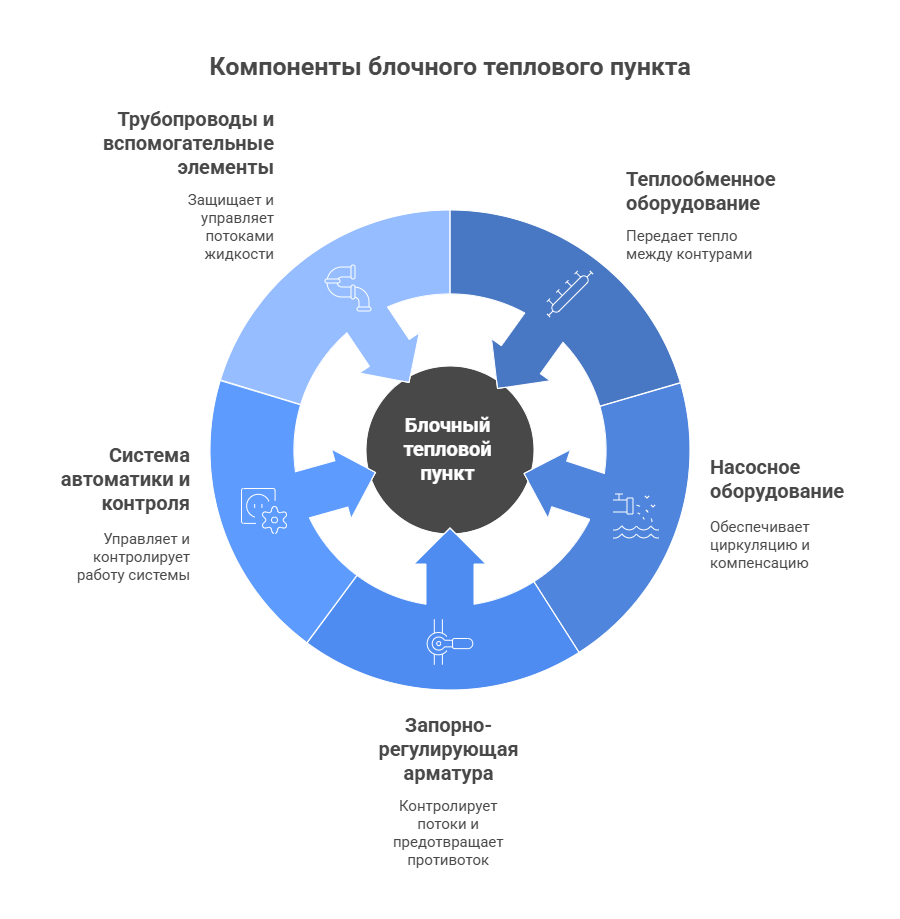

Рисунок 5. Компоненты блочного теплового пункта

В состав БТП входят следующие элементы:

Теплообменное оборудование. Пластинчатые теплообменники (разборные или паяные) для систем отопления, вентиляции и ГВС обеспечивают передачу тепла между контурами без смешивания сред. Разборная конструкция позволяет проводить механическую очистку пластин без замены всего аппарата, что продлевает срок службы оборудования и снижает эксплуатационные расходы.

Насосная группа. Циркуляционные насосы (рабочий + резервный) устанавливаются для каждого контура. Применение частотных преобразователей позволяет плавно регулировать производительность и снижать энергопотребление насосов до 30% в режимах частичной нагрузки. Наличие резервного насоса исключает остановку системы при выходе основного агрегата из строя.

Запорно-регулирующая арматура. В состав обвязки входят шаровые краны и дисковые затворы для отсечения участков при ремонте, регулирующие клапаны с электроприводами для автоматического управления потоками, обратные клапаны и фильтры сетчатые и магнитные для очистки теплоносителя. Качественная арматура обеспечивает герметичность соединений и долговечность, а фильтры защищают теплообменники и насосы от абразивного износа.

Система автоматизации. Основу системы управления составляет программируемый логический контроллер (ПЛК), к которому подключены датчики температуры и давления. Шкаф управления с силовой автоматикой обеспечивает электропитание и защиту оборудования. Наличие модулей связи позволяет интегрировать БТП в общую SCADA-систему здания для удаленного контроля состояния.

Приборы учета. Узел коммерческого учета тепловой энергии (тепловычислитель, расходомеры, термопреобразователи) поставляется опционально или в базовой комплектации. Точный учет тепла даёт возможность рассчитываться за фактическое потребление и оперативно выявлять перерасходы.

Трубопроводная обвязка. Стальные трубы соединяют все компоненты в единую гидравлическую систему. Изоляция минимизирует теплопотери в помещении и предотвращает образование конденсата на трубопроводах холодного водоснабжения.

Автоматизация и диспетчеризация БТП

Современные блочные тепловые пункты оснащаются автоматизированной системой управления (АСУ), обеспечивающей оптимальную работу всех контуров без постоянного присутствия персонала. В состав АСУ входят программируемый логический контроллер, датчики температуры и давления, регулирующие клапаны с электроприводами и модули связи.

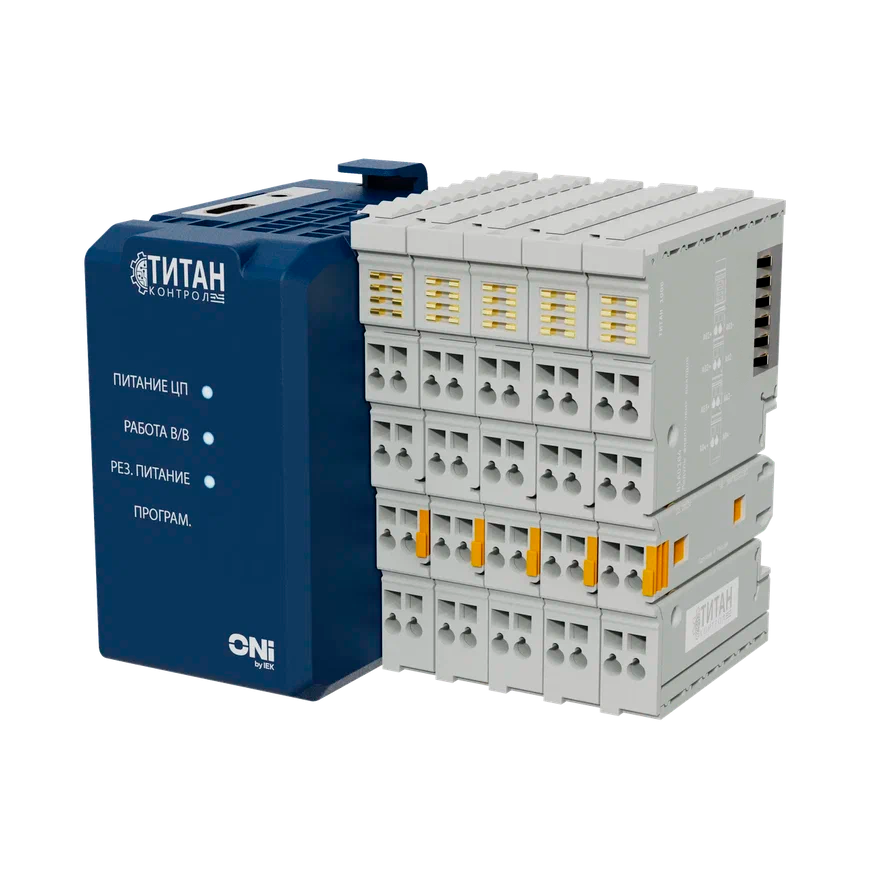

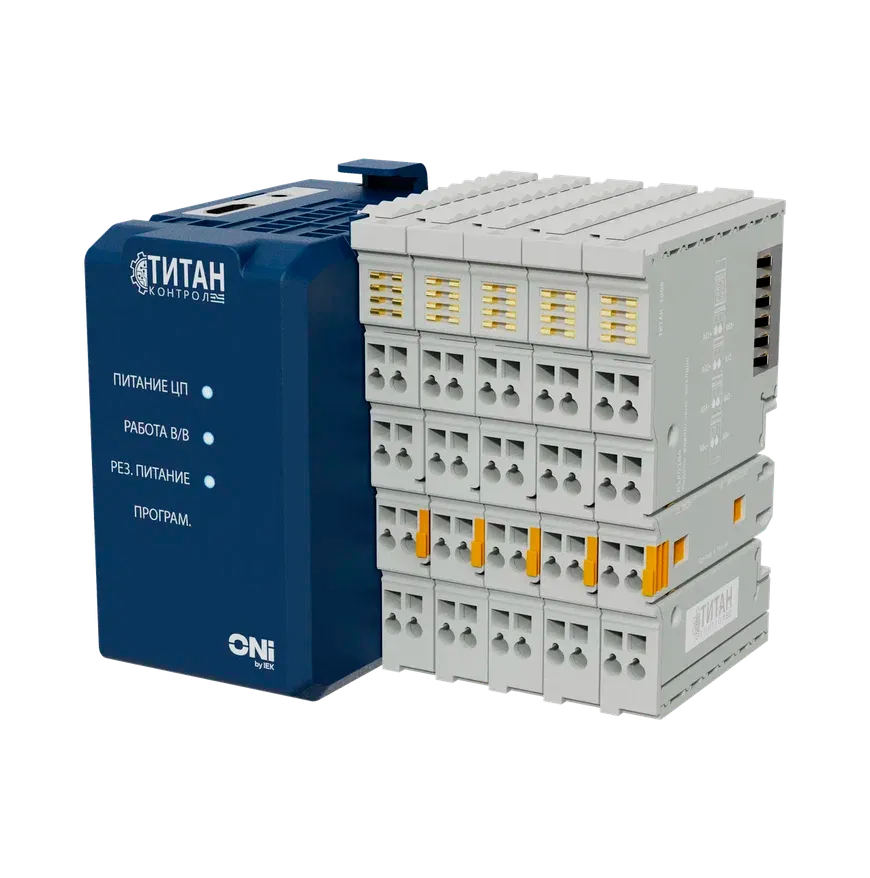

Рисунок 6. Программируемый логический контроллер ТИТАН 1000

Основная задача автоматизации — поддержание заданных параметров теплоносителя во вторичных контурах в зависимости от текущих потребностей здания и внешних условий. Алгоритмы управления учитывают температуру наружного воздуха, время суток, день недели и могут работать по заданному температурному графику. Это позволяет оптимизировать теплопотребление и обеспечить требуемые параметры при минимальных энергозатратах.

Важной функцией АСУ является защита оборудования от аварийных ситуаций. Система непрерывно контролирует параметры работы всех элементов и при возникновении нештатных ситуаций — повышении давления, утечках, перегреве — автоматически принимает меры: отключает насосы, перекрывает клапаны или переводит систему в безопасный режим.

Для интеграции в общую систему диспетчеризации здания БТП оснащается модулями связи с поддержкой стандартных промышленных протоколов Modbus RTU/TCP и BACnet IP. Это позволяет службе эксплуатации удаленно контролировать параметры работы, получать уведомления об авариях и корректировать настройки без выезда на объект.

Проектирование БТП

Разработка проекта выполняется на основании технического задания Заказчика и исходных данных от теплоснабжающей организации. Основными документами, регламентирующими процесс, являются СП 41-101-95 «Проектирование тепловых пунктов» и СП 124.13330.2011 «Тепловые сети».

Исходные данные для проектирования

Для разработки проекта требуются:

• Тепловые нагрузки на отопление, вентиляцию и ГВС (Гкал/ч или кВт);
• Температурный график тепловой сети (расчетные Т1 и Т2);
• Давление в подающем и обратном трубопроводах (Р1 и Р2);
• Схема присоединения систем теплопотребления (зависимая или независимая);
• План помещения с указанием точек ввода трубопроводов.

Стадии проектирования

Проектная документация разрабатывается в две стадии:

1. Стадия «П» (Проектная документация). Содержит принципиальную тепловую схему, компоновку оборудования, спецификацию основных узлов и проходит согласование с теплоснабжающей организацией.
2. Стадия «РД» (Рабочая документация). Включает детальные монтажные чертежи, схемы обвязки, электрические схемы автоматизации и привязку к строительным конструкциям.

Особенности проектирования

При проектировании блочного теплового пункта завод-изготовитель берет на себя детальную проработку внутренней компоновки и гидравлический расчет узлов. Проектная организация Заказчика определяет нагрузки, параметры теплоносителя и выдает задание на изготовление модуля. Это сокращает сроки разработки РД и снижает вероятность ошибок на стадии рабочего проектирования.

После утверждения проекта завод приступает к изготовлению БТП, одновременно с этим на объекте готовится помещение согласно требованиям (см. Блок 2.4).

Алгоритм подбора БТП

Подбор БТП выполняется на этапе проектирования. Ошибки в исходных данных ведут к некорректной работе системы и дополнительным затратам, поэтому разработан специальный алгоритм.

Основные этапы:

1. Определение тепловых нагрузок — отопление, вентиляция, ГВС (Гкал/ч или кВт).
2. Получение ТУ от теплосети — температурный график, располагаемый перепад давления, требования к учету и схеме присоединения.
3. Выбор схемы присоединения — независимая для отопления/вентиляции, двухступенчатая или параллельная для ГВС.
4. Заполнение опросного листа — нагрузки, параметры теплоносителя (Т1, Т2, Р1, Р2), требования к автоматике, условия размещения.
5. Теплогидравлический расчет заводом-изготовителем — подбор теплообменников, насосов, регулирующих клапанов, формирование спецификации.

Результат — коммерческое предложение с техническим описанием и габаритным чертежом.

Комплектация

Состав поставки определяется опросным листом. Комплектация БТП может варьироваться под требования проекта.

Базовая комплектация:

• Несущее основание с антикоррозийным покрытием;
• Пластинчатые теплообменники (по числу контуров);
• Циркуляционные насосы (рабочий + резервный);
• Запорная арматура, фильтры, обратные клапаны;
• Манометры и термометры;
• Шкаф управления с контроллером и датчиками.

Опции:

• Узел коммерческого учета тепла;
• Регулирующие клапаны с электроприводами;
• Частотные преобразователи на насосах;
• Модуль связи (Modbus, BACnet);
• Утепленный контейнер для наружной установки;
• Вибро- и шумоизоляция;
• Комплект ЗИП.

Документация: паспорт изделия, сертификаты, гидравлическая и электрическая схемы, инструкция по монтажу и эксплуатации.

Требования к помещению

Помещение для размещения агрегата должно соответствовать требованиям СП 41-101-95 и СП 124.13330.2011. Соблюдение этих норм обеспечивает безопасную эксплуатацию и доступ для обслуживания.

Площадь помещения определяется габаритами модуля с добавлением зон обслуживания:

• Не менее 1,0 м с фронтальной стороны (доступ к теплообменникам и насосам);
• Не менее 0,8 м с остальных сторон;
• Высота помещения — не менее 2,2 м (или выше при вертикальной компоновке модуля).

Требуется ровное бетонное основание с несущей способностью не менее 500 кг/м². В основании предусматриваются анкерные болты для фиксации рамы и дренажный приямок для отвода воды при авариях или опорожнении системы.

В помещение должны быть подведены:

• Электроснабжение 380/220 В с отдельным вводом и заземлением;
• Холодное водоснабжение (для подпитки и ГВС);
• Канализация для дренажа;
• Вентиляция (естественная или принудительная) для удаления избытков тепла.

Температура воздуха в помещении должна быть не ниже +5°С в отопительный период. При размещении БТП в утепленном контейнере на улице дополнительный обогрев помещения не требуется.

Дополнительные требования:

• Наличие дверного проема, обеспечивающего пронос или проезд модуля;
• Освещение согласно СП 52.13330;
• Отделка стен и пола из негорючих материалов.

Выполнение этих требований на этапе подготовки помещения исключает задержки при монтаже и обеспечивает корректные условия эксплуатации оборудования.

Монтаж и ввод в эксплуатацию

Блочный тепловой пункт монтируется в сжатые сроки — основная часть работ выполнена на заводе-изготовителе. На объекте остаётся установить модуль на подготовленное основание, подключить внешние коммуникации и провести пусконаладочные работы.

Перед монтажом проверяется готовность бетонного основания с анкерными болтами согласно проекту. Модуль доставляется на объект автотранспортом и устанавливается краном в проектное положение. Фиксация рамы к основанию выполняется через штатные монтажные отверстия. При правильной подготовке площадки установка занимает одну-две рабочих смены.

После установки модуля выполняются:

• Стыковка трубопроводов теплосети, ХВС и внутренних контуров здания (фланцевые соединения);
• Подключение электропитания к шкафу управления;
• Подключение линий связи для диспетчеризации.

Все соединения выполняются квалифицированным персоналом в соответствии с проектной документацией. Особое внимание уделяется герметичности фланцевых стыков и качеству изоляции трубопроводов.

Пусконаладочные работы

Пусконаладка включает:

• Промывку и опрессовку внутренних контуров;
• Проверку работы насосов и регулирующей арматуры;
• Настройку контроллера по заданному температурному графику;
• Балансировку гидравлических контуров;
• Инструктаж персонала Заказчика.

По завершении пусконаладочных работ оформляется Акт ввода в эксплуатацию. Заказчику передается полный пакет исполнительной документации, включая акты гидравлических испытаний, протоколы настройки автоматики и паспорт изделия. Наличие полного комплекта документов позволяет без замечаний сдать объект инспектору теплоснабжающей организации и Стройнадзору.

Эксплуатация и техническое обслуживание

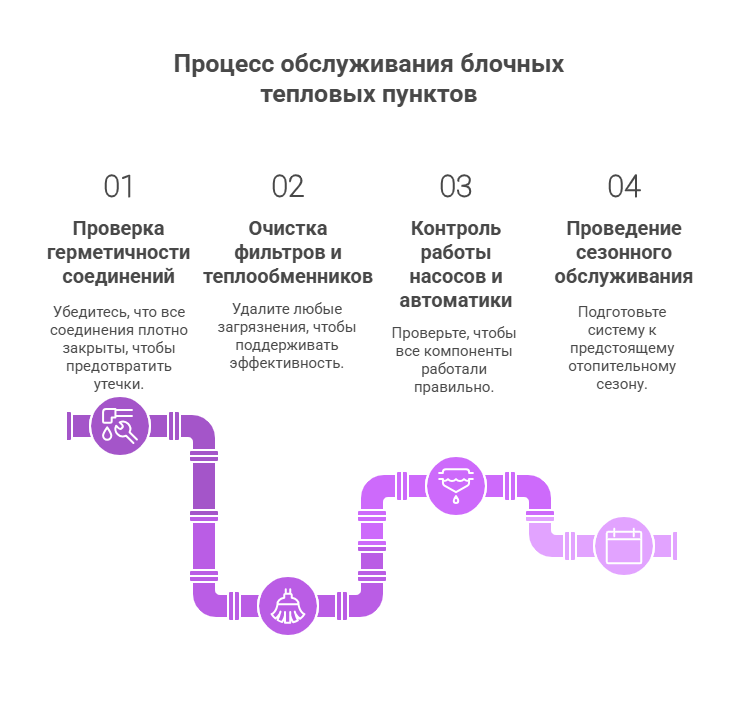

Рисунок 7. Процесс обслуживания блочных тепловых пунктов

Использование блочного теплового пункта требует значительно меньших трудозатрат по сравнению с традиционными тепловыми узлами, однако регулярное техническое обслуживание остается необходимым условием надежной и долговечной работы оборудования.

Мониторинг работы БТП осуществляется через систему диспетчеризации удаленно. Оператор отслеживает температуры, давления, расходы теплоносителя и состояние основных элементов. При возникновении отклонений или аварийных ситуаций система автоматически оповещает обслуживающий персонал.

Плановое техническое обслуживание проводится с периодичностью, установленной производителем, но не реже одного раза в отопительный сезон. Включает:

• Визуальный осмотр оборудования на предмет утечек и коррозии;
• Проверку герметичности фланцевых соединений;
• Контроль работы насосов (шум, вибрация, ток двигателя);
• Проверку хода регулирующей арматуры;
• Очистку сетчатых фильтров;
• Сверку показаний приборов учета.

Теплообменные аппараты являются ключевым элементом БТП и требуют особого внимания. В зависимости от качества теплоносителя может потребоваться периодическая промывка пластин для удаления отложений и восстановления теплопередающей способности. Разборная конструкция теплообменников позволяет выполнить эту операцию без замены оборудования.

Для объектов, не имеющих собственной эксплуатационной службы, рекомендуется заключение договора на сервисное обслуживание с заводом-изготовителем или аккредитованной организацией. Договор предусматривает плановые выезды специалистов, внеплановые ремонты и наличие склада ЗИП в регионе. Это минимизирует время простоя оборудования в случае нештатных ситуаций.

Преимущества БТП

Применение блочных тепловых пунктов дает комплекс экономических и технических преимуществ на всех этапах — от проектирования до эксплуатации:

• Сокращение сроков строительства. Монтаж занимает 1–2 смены против 3–6 недель при сборке ИТП. Отсутствие сварочных работ на площадке ускоряет закрытие этапа и снижает пожарные риски.
• Высокое качество сборки. Все компоненты монтируются и тестируются на производстве. Гидравлические испытания и проверка автоматики проводятся до отгрузки, что исключает ошибки монтажа на объекте.
• Снижение затрат на строительство. Не требуется отдельное капитальное помещение с усиленной вентиляцией. Модуль размещается в существующем техническом помещении или в утепленном контейнере на улице.
• Единая зона ответственности. За всю установку отвечает один завод-изготовитель, что упрощает решение гарантийных вопросов.
• Энергоэффективность. Погодозависимое регулирование и частотное управление насосами снижают потребление тепла и электроэнергии на 20–30%.
• Простота обслуживания. Компактная компоновка обеспечивает удобный доступ к узлам, а встроенная диагностика ускоряет поиск неисправностей.
• Масштабируемость. При изменении нагрузок БТП может быть заменен на модуль большей мощности без реконструкции помещения.

Перспективы развития

Технологии блочных тепловых пунктов продолжают активно развиваться, предлагая все более эффективные и интеллектуальные решения. Одним из перспективных направлений является интеграция БТП с системами использования возобновляемых источников энергии, такими как солнечные коллекторы и тепловые насосы. Это позволяет создавать гибридные системы теплоснабжения, сочетающие преимущества централизованных и локальных источников тепла.

Другим важным направлением развития является совершенствование систем автоматизации и диспетчеризации. Современные БТП все чаще оснащаются АСУ на базе программируемых логических контроллеров (ПЛК), в том числе и системами искусственного интеллекта, способными анализировать режимы теплопотребления и оптимизировать работу оборудования с учетом множества факторов. Это позволяет достигать новых уровней энергоэффективности и снижать эксплуатационные затраты.

Перспективным считается развитие модульных конструкций, позволяющих легко масштабировать мощность БТП в зависимости от изменяющихся потребностей. Такие решения особенно востребованы в условиях динамично развивающихся районов, где нагрузка на системы теплоснабжения может существенно меняться с течением времени.

Заключение

Блочные тепловые пункты представляют собой современное высокоэффективное решение для организации теплоснабжения зданий. Их преимущества — компактность, энергоэффективность, сокращение сроков монтажа и простота эксплуатации, что делает их оптимальным выбором для объектов нового строительства и реконструкции.

Их внедрение позволяет снизить теплопотери, оптимизировать режимы теплопотребления и повысить надежность систем теплоснабжения. При грамотном проектировании и своевременном обслуживании обеспечивают многолетнюю бесперебойную работу, окупая первоначальные вложения за счет экономии энергоресурсов.

Компания МФМК выполняет полный цикл работ — от заполнения опросного листа и проектирования до изготовления, поставки и ввода в эксплуатацию. Собственное производство, сертифицированное оборудование и штат инженерных специалистов гарантируют качество на каждом этапе. Для подбора оптимальной конфигурации БТП под задачи вашего объекта обратитесь в технический отдел МФМК.
